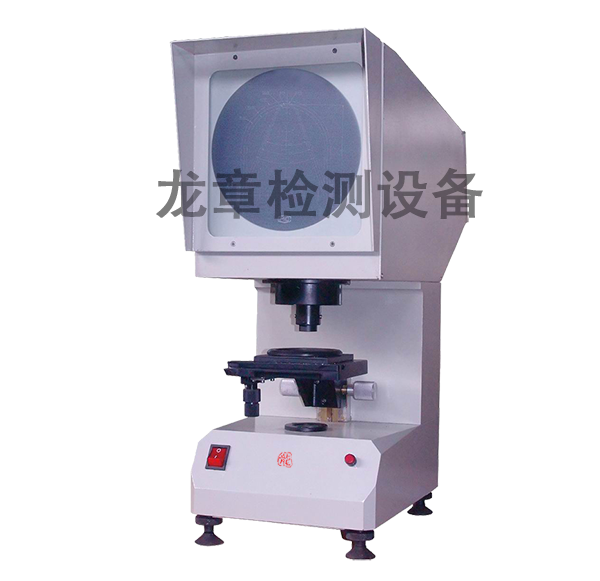

一、 設備名稱：沖擊試樣缺口投影儀

二、 型 號：CST-50

三、 性能說明：

CST-50型沖擊試樣缺口投影儀是我們根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。

四、 主要技術指標：

1、 投影屏直徑 ：180mm

2、工作臺尺寸 ：

方工作臺尺寸：110×125mm

方工作臺直徑：90mm

工作臺玻璃直徑：70mm

3、工作臺行程 ：

縱向：±10mm

橫向：±10mm

升降：±12mm

4、工作臺轉動范圍: 0～360°

5、儀器放大倍率：50X

物鏡放大倍率： 2.5X

投影物鏡放大倍率：20x

6、光源（鹵鎢燈）：12V 100W

7、電源： 220V 50Hz

8、外形尺寸：515×224×603mm

9、重量： 20kg

五、 設備主要配置：

1.CST-50投影儀主機 一臺

2.底座調整鈕 四個

3.電源線 一根

4.鹵鎢燈 二個

5.平板玻璃 一塊
